Endüstriyel mutfak havalandırma sistemi nasıl tasarlanır?
Endüstriyel mutfak havalandırma sistemi, bir restoranın, otel mutfağının ya da hastane mutfağının çalışma koşullarını belirler. Davlumbaz ocağın dumanını yakalayamazsa salon kokar; egzoz fazla, taze hava eksik kalırsa mutfak kapısı zor açılır; kanal yanlış ölçülürse içinde yağ birikir. Bu rehber, doğru restoran havalandırma sistemini kurarken hangi kararların hangi sırayla verildiğini anlatıyor. Kararların her biri bir öncekine bağlıdır: cihazlar davlumbazı, davlumbaz debiyi, debi de kanalı ve fanı belirler.
Rehber tasarım ve kurulum aşamasına odaklanıyor. Kurulu bir sistemin periyodik temizliğini davlumbaz temizliği ve yağlı kanal temizliği sayfalarında ayrıca anlattık.
Endüstriyel mutfak havalandırması hangi parçalardan oluşur?

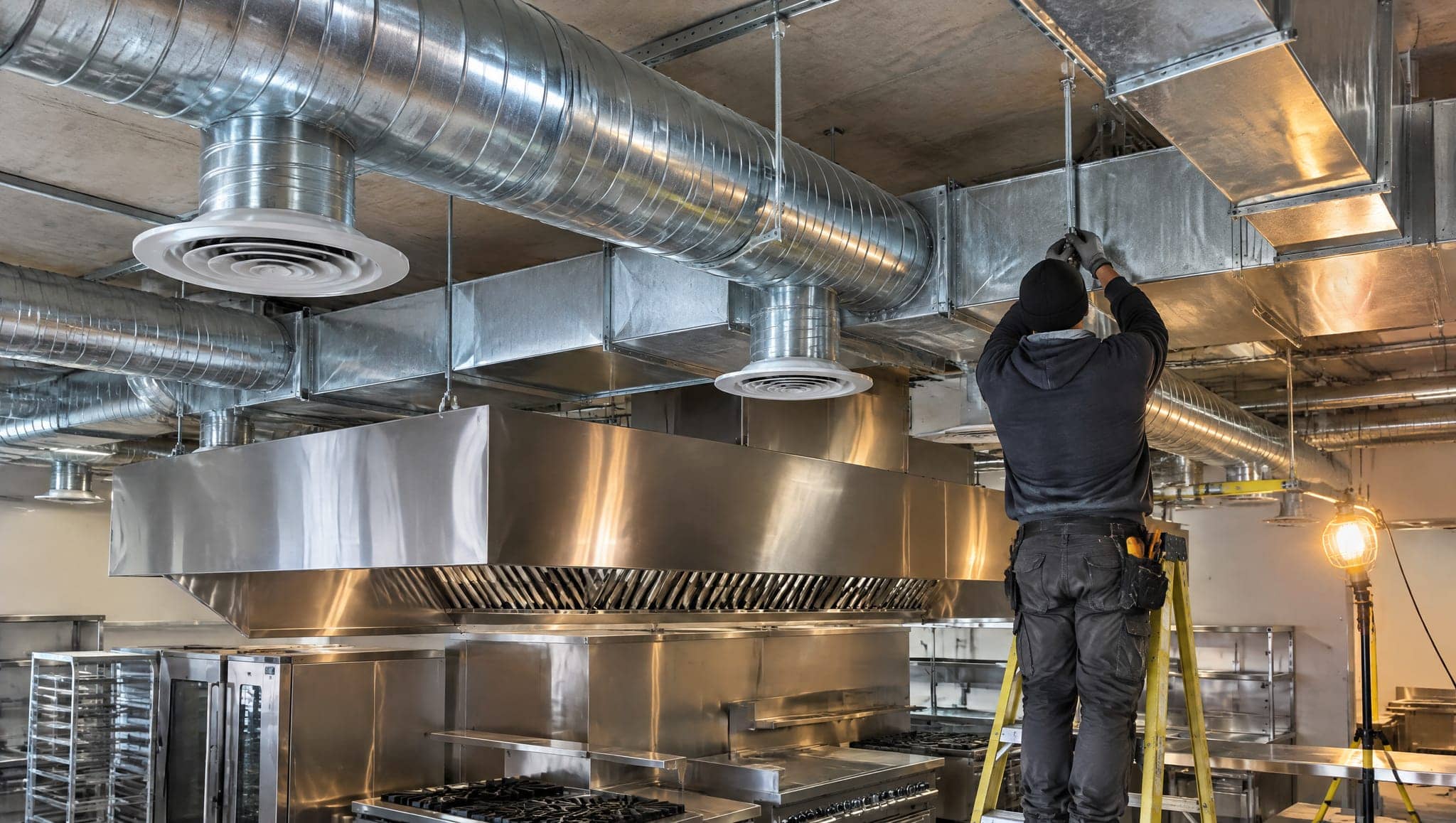

Sistem iki yönlü çalışır: bir yandan ısı, duman ve yağ buharı dışarı atılır, öbür yandan çekilen havanın yerine taze hava verilir. Bu dengeyi kuran parçalar şunlardır:
- Davlumbaz ve içindeki labirent yağ filtreleri
- Sızdırmaz egzoz kanalı ve temizleme kapakları
- Egzoz fanı, çoğu zaman akustik kabin içinde
- Filtre kademeleri: ön filtre, elektrostatik ünite, aktif karbon
- Taze hava (makeup air) ünitesi ve besleme kanalı
- Kumanda: fan hız kontrolü ve davlumbaz aydınlatması
Bu parçalardan biri eksik ya da yanlış ölçülü olursa diğerleri de verim kaybeder. Bu yüzden hepsini aynı hesapta ele alıyoruz. Yerleşim de tasarımın konusudur: fanın yeri, filtre kabinlerinin bakım için nereden açılacağı ve taze hava emiş ağzının egzoz çıkışından ne kadar uzakta olacağı keşif günü çatıda belirlenir. Egzoz çıkışı ile taze hava emişi yan yana konursa mutfak kendi dumanını geri solur.
Davlumbaz tipi ve ölçüsü nasıl seçilir?
Davlumbaz pişirme hattının her yönünden taşmalıdır; çoğu projede ocak kenarından 15–30 cm. Duvara dayalı davlumbaz duvardan destek alarak dumanı toplar, ada tipi davlumbaz ise dört yandan açık olduğu için daha fazla emiş ister. Taze hava beslemeli davlumbaz, havanın bir kısmını kendi ön yüzünden verir; mutfağı fazla soğutmadan egzozu destekler.
Emiş debisini belirleyen asıl etken cihazlardır. Kömür ocağı, ızgara ve wok yüksek ısı ve duman verir; fritöz yağ buharı, kazan ve buharlı pişirici nem yükler. Cihaz listesi çıkmadan davlumbaz ölçüsü vermiyoruz; menü değişip hatta yeni bir cihaz eklenecekse onu da baştan hesaba katıyoruz.
Asma yüksekliği de verimi etkiler. Ocak yüzeyinden çok yükseğe asılan davlumbaz dumanı yakalamakta zorlanır; çok alçak asılan ise aşçının başına çarpar ve ısıyı yüzüne yansıtır. Gövde paslanmaz çelikten yapılır, birleşimler yağ sızdırmayacak şekilde kaynatılır ya da sızdırmaz biçimde katlanır. İçeride yağ toplama oluğu ve boşaltma musluğu bulunur.
Taze hava verilmezse mutfakta ne olur?
Egzoz fanının mutfaktan çektiği her metreküp hava bir yerden geri gelir. Taze hava hattı yoksa hava kapı aralığından, salondan, tuvalet şaftından ve hatta bacadan çekilir. Sonuç hızla hissedilir: kapılar zor açılır, salona koku taşınır, doğal gazlı cihazlarda alev yalpalar ve davlumbaz verimi düşer.
Doğru kurgu, çekilen havanın büyük kısmını filtreli bir hattan geri vermek ve mutfağı salona göre hafif negatif basınçta bırakmaktır. Bu küçük fark kokunun salona taşınmasını engeller. Kışın soğuk taze havanın aşçıyı üşütmemesi için besleme noktası davlumbaz önüne ya da mutfağın karşı duvarına konur, gerekirse hava ısıtılır. Debi hesabına mutfaktaki diğer egzozlar da girer: bulaşıkhane davlumbazı, tuvalet egzozu ve varsa ayrı bir fırın bacası. Hepsi aynı mutfaktan hava çeker ve toplam açık taze hava hattıyla kapatılmalıdır. Taze hava ünitesinin filtresi de bakım planına girer; tıkanan filtre taze havayı azaltır ve mutfak yeniden vakuma düşer. Kurulumdan aylar sonra kapıların yeniden zor açılmaya başlamasının en yaygın nedeni budur.
Egzoz kanalı ve fan nasıl seçilir?
Mutfak egzoz kanalında amaç yağ buharını yolda çökertmeden çatıya taşımaktır. Kesit fazla büyük seçilirse hava yavaşlar, yağ kanal duvarında yoğuşur. Bu yüzden kanal kesiti havanın yeterince hızlı akacağı ölçüde tutulur; yatay bölümler toplama noktasına doğru eğimli kurulur. Güzergâh olabildiğince kısa ve az dirsekli tutulur. Mevcut bir şaft kullanılacaksa ölçüsü, malzemesi ve başka tesisatla paylaşılıp paylaşılmadığı kontrol edilir; mutfak egzozu başka bir hatla aynı şafta açık bırakılmaz.
Kanal sızdırmaz olmalıdır: kaynaklı ya da contalı birleşim, yağın dışarı sızmasını önler. Belirli aralıklarla ve dirsek öncelerinde temizleme kapağı bırakılır. Fan, motoru hava akımının dışında kalan tipte seçilir; sıcak ve yağlı hava motor sargısına ulaşmaz. Fanın sesi komşuya ya da hasta odasına ulaşacaksa akustik kabin ve titreşim takozu kullanılır.
Filtre kademeleri hangi sırayla dizilir?
Filtre seçimi bacanın nereye çıktığına bağlıdır. Açık bir sanayi parselinde yüksek bir çatıya çıkan bacada davlumbaz filtresi yeterli olabilir; apartman altındaki bir restoranda ise duman ve koku kademeleri gerekir. Sıralama şöyledir:
- Davlumbazdaki labirent filtre: iri yağ damlaları ve alev
- Ön filtre: kalan damlacıklar
- Elektrostatik ünite: duman ve yağ buharı partikülleri
- Aktif karbon: koku ve gaz halindeki organik bileşikler
Her kademe hatta direnç ekler; fan seçimi bu toplam dirence göre yapılır. Elektrostatik ve karbon kademesi ilk günden kurulmasa bile kanal üzerinde onlara yer bırakmak, ileride bir koku şikâyeti geldiğinde işi kolaylaştırır. Kademelerin ayrıntısı için elektrostatik filtre ve aktif karbon filtre sayfalarına bakabilirsiniz.
Restoran, otel ve hastane mutfağında farklar nelerdir?
Restoranlarda belirleyici olan menü ve komşuluktur: ızgara ve kömür ocağı varsa filtre kademeleri, apartman altındaysa fan sesi öne çıkar. Otel mutfaklarında ana mutfak, banket mutfağı ve pastane bölümü farklı saatlerde çalışır; fanları hız kontrolüyle kısmi yükte çalıştırmak enerji harcamasını düşürür. Fabrika ve okul yemekhanelerinde yük kısa sürede tepe yapar: öğle saatinde bütün cihazlar aynı anda çalışır, öğleden sonra mutfak neredeyse durur. Bu mutfaklarda hız kontrolü hem enerjiyi hem gürültüyü azaltır.
Hastane mutfağında havalandırma, yemek dağıtım saatleri ve mutfağa komşu hasta alanları gözetilerek kurulur. Fan sesi ve titreşimi hasta odalarına taşınmamalı, montaj mutfağın üç öğün düzenini bozmadan kademeli yapılmalıdır. Kazan dairesi ve buhar kazanları ayrı bir atık gaz hattı gerektirir; bunu gaz tahliye ve egzoz hatları sayfasında anlattık.
Hastane ve otel mutfaklarında diyet mutfağı, pastane ya da banket bölümü çoğu zaman ana mutfaktan ayrıdır. Her bölümün davlumbazı ayrı hesaplanır ama egzoz hattı ortak bir fana bağlanabilir; bu durumda her davlumbaz koluna ayar damperi konur ve devreye almada her birinin emişi ayrı ölçülür.
Kurulumda sık yapılan hatalar hangileri?
- Taze hava hattını bütçe dışı bırakmak
- Davlumbazı ocak hattıyla aynı boyda yapmak
- Kanal kesitini mevcut şafta göre büyük seçip yağ çöktürmek
- Temizleme kapağı bırakmamak
- Motoru hava akımında kalan fan kullanmak
- Filtre kademesi eklerken fanı yeniden hesaplamamak
Bu hataların çoğu açılıştan birkaç ay sonra ortaya çıkar: önce koku şikâyeti, ardından kanalda hızlı yağ birikimi ve sık arıza gelir. Tadilatta yalnızca davlumbazı yenileyip kanalı ve fanı eski haliyle bırakmak da sık görülür; yeni davlumbaz daha fazla emiş isteyebilir ve eski fan bunu karşılamazsa yatırım beklenen sonucu vermez.
Bakım ve kontrol ne sıklıkla yapılmalı?
Davlumbaz filtreleri yoğun mutfakta her gün ya da birkaç günde bir yıkanır. Elektrostatik hücreler yağ yüküne göre haftalık ya da aylık yıkanır, aktif karbon kullanım saatine göre birkaç ayda bir değişir. Egzoz kanalı ve fan için periyodik temizlik gerekir; aralığı pişirme yoğunluğu belirler. Bakım planı kurulumla birlikte yazılırsa işletme neyin, ne zaman ve kim tarafından yapılacağını baştan bilir.
Yangın güvenliği denetimlerinde mutfak egzoz hattının temizlik kaydı sorulabilir. Kurulum sırasında temizleme kapaklarını erişilebilir yerlere koymak bu kaydı düzenli tutmayı kolaylaştırır. İtfaiye denetimine hazırlık için itfaiye raporu için baca temizliği sayfasına bakabilirsiniz.
Mutfak havalandırma kurulumunun fiyatını ne belirler?
- Pişirme hattı uzunluğu ve cihaz tipleri
- Davlumbaz tipi ve paslanmaz işçiliği
- Egzoz kanalının boyu, kat sayısı ve malzemesi
- Fan tipi, debisi ve akustik kabin
- Filtre kademeleri
- Taze hava ünitesi, ısıtma ve çatı işleri
Kurulumu işletmenin kapalı olduğu gün ya da gece yapmak gerekiyorsa bu da takvime ve fiyata yansır. Keşifte cihaz listesini birlikte çıkarıyor, kalemleri teklifte ayrı ayrı yazıyoruz. Bütçeyi korumanın güvenli yolu, korunabilecek parçaları tespit etmektir: sağlam bir davlumbaz yeni filtrelerle, uygun kesitteki bir kanal yeni bir fanla çalışmaya devam edebilir. Paslanmaz davlumbaz ve kanal işçiliğinde saç kalınlığı ve kaynak kalitesi fiyatı doğrudan etkiler; teklifte bunların yazılmasını isteyin.
İzmir ve Ege’de hangi mutfaklara hizmet veriyoruz?
İzmir’de Alsancak ve Karşıyaka’daki restoran sokakları, Urla ve Seferihisar’daki bağ evleri ve balık lokantaları, Çeşme’deki otellerin ve sahil işletmelerinin mutfakları endüstriyel mutfak havalandırması işlerinin yoğunlaştığı yerlerdir.
Muğla’da Bodrum ve Marmaris’teki otel mutfakları, Aydın’da Kuşadası’nın restoranları, Balıkesir’de Ayvalık ve Cunda’daki balık lokantaları, Denizli’de Pamukkale çevresindeki termal otellerin mutfakları için bölgeye keşif ve uygulama planlanır. Sezonluk işletmelerde kurulumu kış aylarına almak için takvimi erken konuşuyoruz; yıl boyu açık kalan termal otellerde ise montajı gece vardiyalarına bölüyoruz. Sektöre özel notlar için restoranlar, oteller ve hastaneler bölümlerine bakabilirsiniz.
