Kanal izolasyonu: havalandırma ve klima kanallarında ısı, yoğuşma ve ses
Kanal izolasyonu, havalandırma sisteminin görünmeyen ama konfora ve enerji giderine en çok yansıyan parçasıdır. Klima santrali havayı istenen sıcaklığa getirir; o havanın menfeze kadar yolda ne kaybettiğini kanalın yalıtımı belirler. Yalıtımsız ya da yıpranmış bir kanal yazın asma tavanda terler, kışın taşıdığı ısıyı tavan boşluğuna bırakır, fan sesini odalara taşır.
Havalandırma ve kanal izolasyonunu kanal sisteminin bir parçası olarak ele alıyoruz. Yeni sistemlerde yalıtımı kanal montajı ile aynı plan içinde, mevcut sistemlerde ise önce kanalın sızdırmazlığını kontrol ederek uyguluyoruz. Bu rehberde hangi kanalın neden yalıtıldığını, malzeme seçimini ve sık yapılan hataları anlatıyoruz.
Hangi kanallar yalıtılmalı?
Bir kanalın yalıtılıp yalıtılmayacağını taşıdığı havanın sıcaklığı ile geçtiği ortamın sıcaklığı arasındaki fark belirler. Fark büyüdükçe hem ısı kaybı hem yoğuşma riski artar. Genel olarak şu kanallar yalıtılır:
- Klima santralinden çıkan soğutulmuş ya da ısıtılmış besleme kanalları
- Şartlandırılmamış tavan boşluğundan, otoparktan ya da teknik hacimden geçen kanallar
- Çatıda ve cephede, açık havada kalan kanallar
- Kışın soğuk dış havayı içeri taşıyan taze hava kanalları
- Fan sesinin taşındığı ve akustik önlem gereken bölümler
Dönüş ve egzoz kanalları çoğu zaman yalıtılmaz, çünkü taşıdıkları hava ortam sıcaklığına yakındır. Dönüş kanalı soğuk bir çatı arasından ya da açık havadan geçiyorsa o bölümün de yalıtılması gerekir. Karar, kanalın güzergâhı boyunca hangi ortamlardan geçtiğine bakılarak verilir.
Havalandırma kanalı neden terler, yoğuşma nasıl önlenir?
Kanal yüzeyi, çevresindeki havanın çiy noktasından soğuk olduğunda havadaki nem yüzeyde suya döner. İzmir ve Ege kıyısında yaz aylarında nem yüksektir; soğuk hava taşıyan yalıtımsız bir kanal, asma tavanın içinde kolayca terler. Su önce tavan plakasında leke, sonra damla olarak görünür. Uzun vadede kanal askılarında pas, tavan boşluğunda küf oluşur.
Önlem, kanal yüzeyini çiy noktasının üstünde tutacak kalınlıkta yalıtım ve nemin yalıtıma ulaşmasını engelleyen kesintisiz bir buhar bariyeridir. Folyolu şiltelerde ek yerleri alüminyum bantla, kauçuk levhada ise yapıştırıcıyla kapatılır. Askı ve flanş noktalarında bariyerin kesilmemesi, en çok atlanan ayrıntıdır.
Yoğuşmanın bir başka kaynağı, yalıtımın sonradan zarar görmesidir. Asma tavana kablo çeken, sprinkler hattı geçiren ya da armatür değiştiren ekipler yalıtımı kesip açık bırakabilir. Tavanda yeni bir leke belirdiğinde ilk bakılacak yer, son tadilatın geçtiği güzergâhtır.
Dıştan yalıtım mı, içten akustik kaplama mı?
Isı yalıtımı ve yoğuşma kontrolü için kanallar çoğunlukla dıştan yalıtılır. Dış yalıtım kanalın iç yüzeyini pürüzsüz bırakır; bu da kanal temizliğini kolaylaştırır ve hava akışına direnç eklemez. İçten akustik kaplama ise fan çıkışından sonraki ilk bölümlerde, sesin taşınmasını kesmek için kullanılır. Kanal kesitini daralttığı ve temizliği zorlaştırdığı için yalnızca gereken yerde uygulanmalıdır. Bazı projelerde iki yöntem birlikte kullanılır: santral çıkışında akustik iç kaplama ya da susturucu, hattın geri kalanında dış ısı yalıtımı.
Hastane ve otel gibi yapılarda iç kaplama kararı daha dikkatli verilmelidir. İç yüzeyi lifli malzemeyle kaplı bir kanalın temizliği zordur ve kaplama zamanla aşınırsa lif havaya karışabilir. Bu yapılarda akustik önlemi mümkün olduğunca susturucuyla çözüyor, iç kaplama gerekiyorsa yüzeyi korunmuş malzeme seçiyoruz.
Kanal izolasyonunda hangi malzemeler kullanılır?
- Elastomerik kauçuk levha: Kapalı gözenekli yapısıyla soğuk hava kanallarında yoğuşmaya karşı güçlü bir seçenek. Yapıştırılarak uygulanır, ek yerleri yapıştırıcıyla kapatılır.
- Alüminyum folyolu taş yünü şilte: Isıtılmış hava kanallarında, teknik hacimlerde ve yanıcı olmayan malzeme istenen yerlerde kullanılır.
- Alüminyum folyolu cam yünü şilte: Hafif ve ekonomik; iç mekândaki besleme ve dönüş kanallarında yaygın.
- Akustik iç kaplama ve susturucu: Fan ve santral çıkışlarında ses taşınmasını azaltmak için.
- Alüminyum ya da galvaniz sac: Açık havada kalan kanallarda yalıtımın dış kaplaması.
Malzeme seçiminde kanalın geçtiği mekânın yangın kuralları da belirleyicidir. Kaçış yolları, otoparklar ve teknik hacimlerde yanıcı olmayan malzeme istenebilir; bu durumda taş yünü esaslı şilteler öne çıkar. Kalınlığı ise taşınan havanın sıcaklığına ve kanalın geçtiği ortama göre hesaplıyoruz.
Çatı ve cephedeki kanallar nasıl korunur?

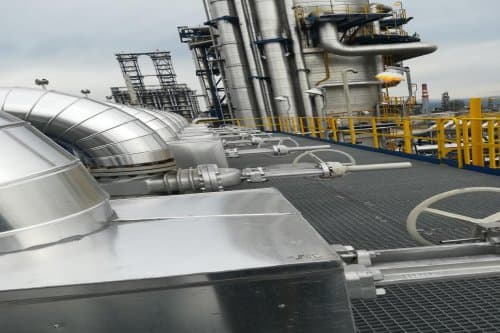

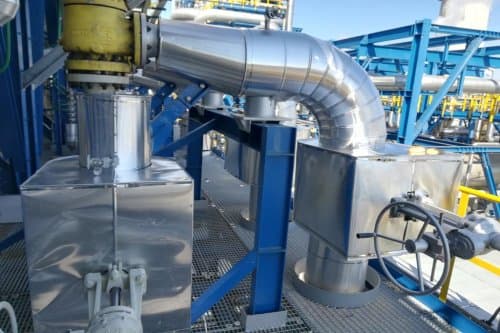

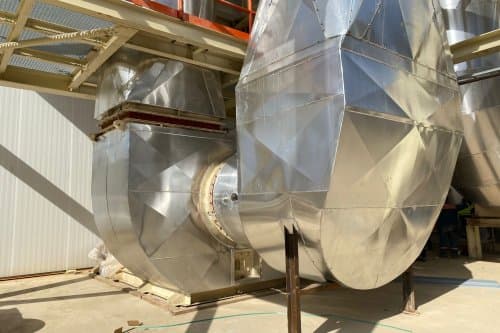

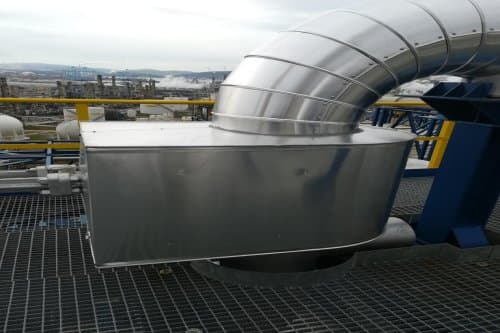

Açık havada kalan kanalda kaplamasız yalıtım güneş ışığında ufalanır, yağmurla ıslanır ve zamanla kanaldan ayrılır. Bu kanallarda yalıtımın üstünü alüminyum ya da galvaniz sacla kaplıyoruz. Üst yüzeye hafif bir eğim veriyor, birleşimleri perçin ve sızdırmazlık macunuyla kapatıyor, yatay bindirmeleri suyun akış yönüne göre diziyoruz. Kanal ile çatı arasındaki taşıyıcı ayakları da yalıtım kaplamasını delmeyecek şekilde detaylandırıyoruz. Kanalın çatıdan bina içine girdiği nokta ise ayrı bir yaka ve yağmurlukla kapatılır.
İzmir ve Ege kıyısında çatıdaki kanallar yazın güneşte çok ısınır. Soğuk hava taşıyan ve yalıtımı yıpranmış bir çatı kanalı, santralin ürettiği soğuğun bir bölümünü binaya girmeden kaybeder. Açık renkli ya da parlak sac kaplama bu ısı kazancını azaltır; bu yüzden kaplamanın rengi de teknik bir karardır.
Mutfak egzoz kanalları da yalıtılır mı?
Yağlı mutfak egzoz kanallarında yalıtımın amacı ısıyı korumaktan çok, kanalın geçtiği mekânları yangın riskine karşı ayırmaktır. Bu kanallarda yalnızca yanıcı olmayan malzeme kullanılır ve uygulama yangın güvenliği denetimlerinde istenen koşullara göre planlanır. Kanalın temizlik kapakları yalıtımın altında kalmamalıdır; aksi hâlde yağlı kanal temizliği yapılamaz. Mutfak sistemlerinin bütününü endüstriyel mutfak havalandırması sayfasında anlatıyoruz.
Restoran ve otel mutfaklarında taze hava kanalı ayrı bir konudur. Kışın soğuk dış havayı mutfağa taşıyan bu kanal, sıcak ve nemli mutfak ortamından geçerken dış yüzeyinde yoğuşma yapabilir. Taze hava kanalını bu nedenle kauçuk levha ya da folyolu şilteyle yalıtıyor, egzoz kanalıyla aynı askıyı paylaştığı noktalarda iki kanalın birbirine temas etmemesine dikkat ediyoruz.
Kanal izolasyonu hangi adımlarla yapılır?
- Güzergâh taraması: santralden menfezlere kadar kanalların ve geçtiği ortamların çıkarılması
- Sorun tespiti: terleme, sıcaklık kaybı ve ses şikâyetlerinin yerinin belirlenmesi
- Kanal sızdırmazlık kontrolü ve kaçakların kapatılması
- Malzeme ve kalınlık seçimi, yazılı teklif
- Yüzey temizliği, yalıtımın yapıştırılması ya da pimle sabitlenmesi
- Ek yerlerinin bantlanması, açık havada sac kaplama
- Sistem çalışırken menfez sıcaklıkları ve eski terleme noktalarının kontrolü
Mevcut bir binada işe kanalın kendisinden başlıyoruz. Yalıtımın altında kalacak flanş ve birleşimlerde kaçak varsa yalıtım bu kaçağı gizler ama hava kaybı sürer. Bu yüzden sızdırmazlığı kontrol etmeden yalıtıma geçmiyoruz. Kanal içi kirliyse işe havalandırma kanalı temizliği ile başlamak da doğru sıralamadır.
Kanal yalıtımında sık görülen hatalar nelerdir?
- Kaçak veren kanalı sızdırmazlık kontrolü yapmadan yalıtmak
- Folyolu şiltede ek yerlerini bantlamamak ya da kâğıt bant kullanmak
- Askı ve flanş noktalarında yalıtımı kesmek
- Çatıdaki yalıtımı kaplamasız bırakmak
- Temizlik kapaklarını ve damperleri yalıtımın altında bırakmak
- Akustik iç kaplamayı bütün hatta uygulayıp kanal kesitini daraltmak
Bu hataların çoğu, yalıtımın kanal montajından ayrı ve sonradan yapılmasından kaynaklanır. Montaj sırasında askı, damper ve temizlik kapağı yerleri yalıtım düşünülerek belirlenirse sonradan kesip yamamaya gerek kalmaz. Yeni projelerde bu yüzden montaj ve yalıtımı aynı ekip planına koyuyoruz.
Kanal izolasyonu fiyatını ne belirler?
- Kanal yüzey alanı (metrekare) ve kesit ölçüleri
- Yalıtım malzemesinin türü ve kalınlığı
- Açık havadaki bölümler için sac kaplama gereği
- Akustik iç kaplama ya da susturucu ihtiyacı
- Asma tavanın açılıp kapanması, kanala erişim ve çalışma yüksekliği
- Çalışmanın mesai dışında ya da işletme açıkken yapılması
Kanal sistemi yeniden kurulacaksa yalıtım kanal imalatı ve montaj teklifiyle birlikte hazırlanır. Yalıtım, kanal montajının küçük bir kalemi gibi görünse de yalıtımsız bir sistemin yıllar içinde enerji ve tavan onarımı olarak ödettiği bedel bu maliyeti kolayca aşabilir.
İzmir ve Ege’de kanal izolasyonu yaptığımız yapılar
Konak ve Bayraklı’daki iş merkezleri ve ofis katları, Bornova ve Karşıyaka’daki hastane ve AVM’lerin klima kanalları, Balçova ve çevresindeki otel ve sağlık yapıları kanal izolasyonu için sık çalıştığımız yerlerdendir. Bu yapıların çoğu gün boyu açık olduğu için işi bölümlere ayırıyor, gerektiğinde mesai dışında çalışıyoruz. Kıyıya yakın binalarda nem yüksek olduğundan soğuk hava kanallarında buhar bariyerinin sürekliliğine ayrıca dikkat ediyoruz. Hastanelerdeki işlerimiz için sektörler sayfasına bakabilirsiniz.
Muğla’da Bodrum ve Marmaris’in otellerinde çatı santrallerinden inen kanallar, Aydın’da Kuşadası ve Didim’in tatil tesisleri, Balıkesir’de Ayvalık ve Edremit körfezindeki oteller, Denizli’deki iş merkezleri ve fabrika ofisleri için keşif ve uygulama planlanır. Bu illerde keşif günleri bölgedeki diğer işlerle birlikte planlanır, böylece sahaya gelen ekip aynı gün birden fazla yapıya bakabilir. Otel işlerinde çalışmayı sezon açılmadan bitirecek şekilde takvimliyoruz; ayrıntı için otel bölümüne bakabilirsiniz.
